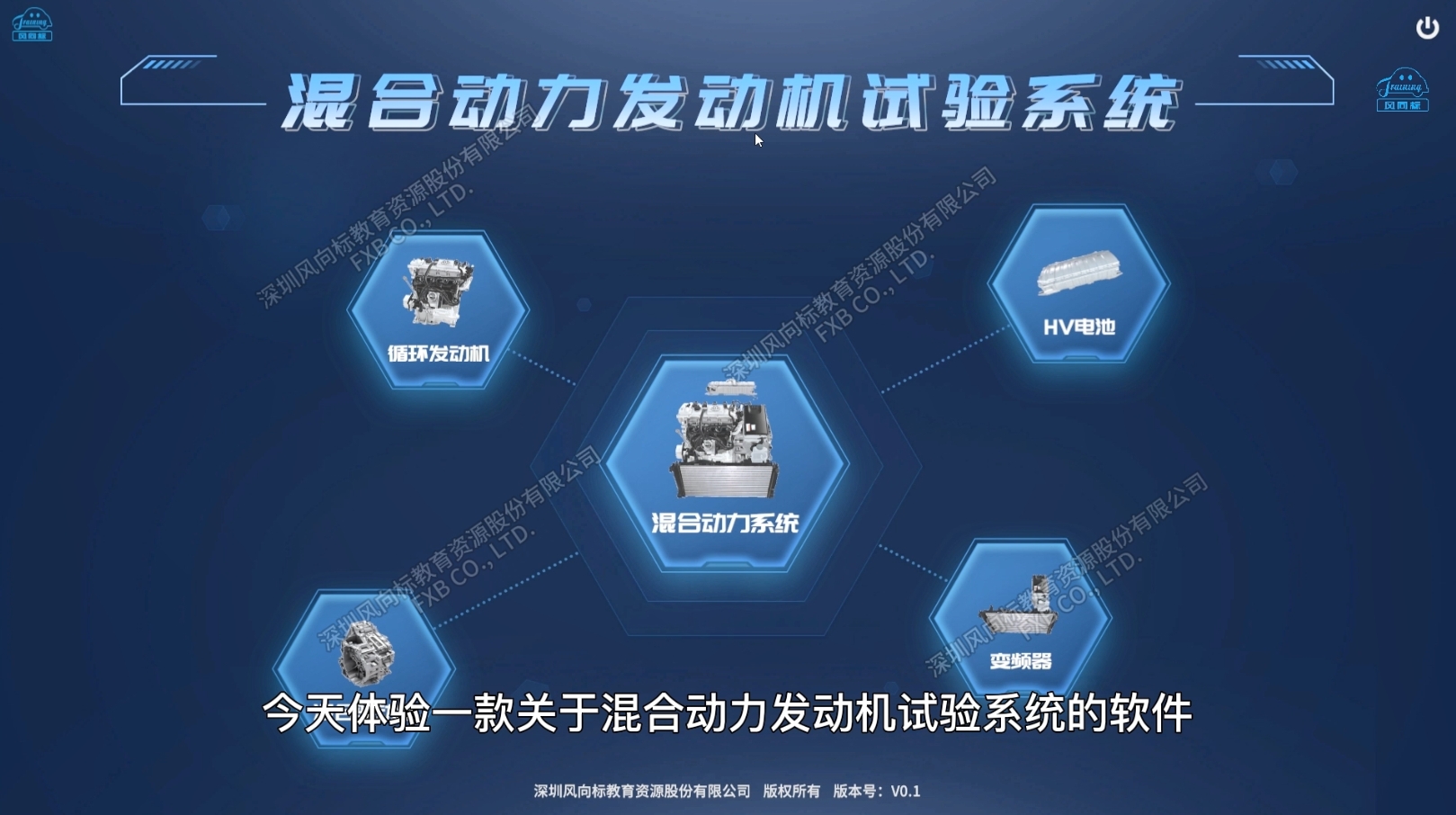

軟件利用3D仿真技術實現高精度建模，使用生動的三維原理講解動畫與結構拆解動畫，幫助學生快速掌握純電汽車動力系統的結構組成。

• 模塊一：混合動力系統。

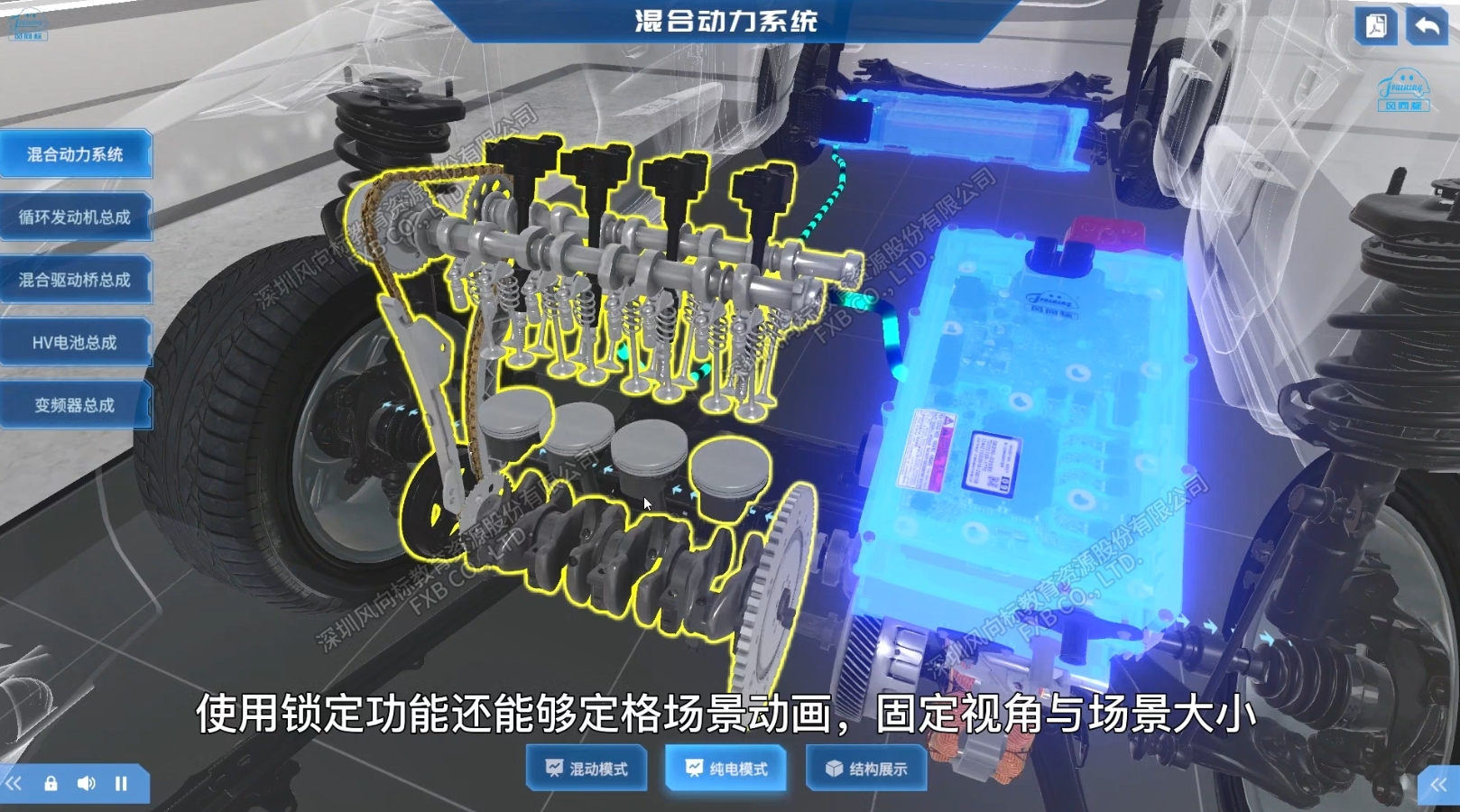

選中混動模式，開始播放3D原理動畫，動畫直觀地展示了混動模式下系統間的相互作用與工作狀態，使用鎖定功能還能夠定格場景動畫，固定視角與場景大小，以3D為主2D為輔的形式，豐富講解內容，讓知識點更加通俗易懂。

軟件的特色功能——結構展示，選中結構展示，實體結構上會浮現出交互點，通過點擊交互點來顯示隱藏結構的名稱。

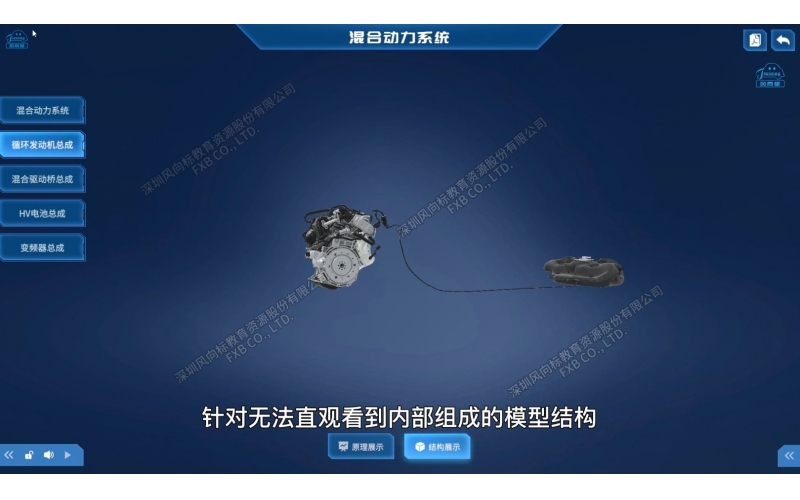

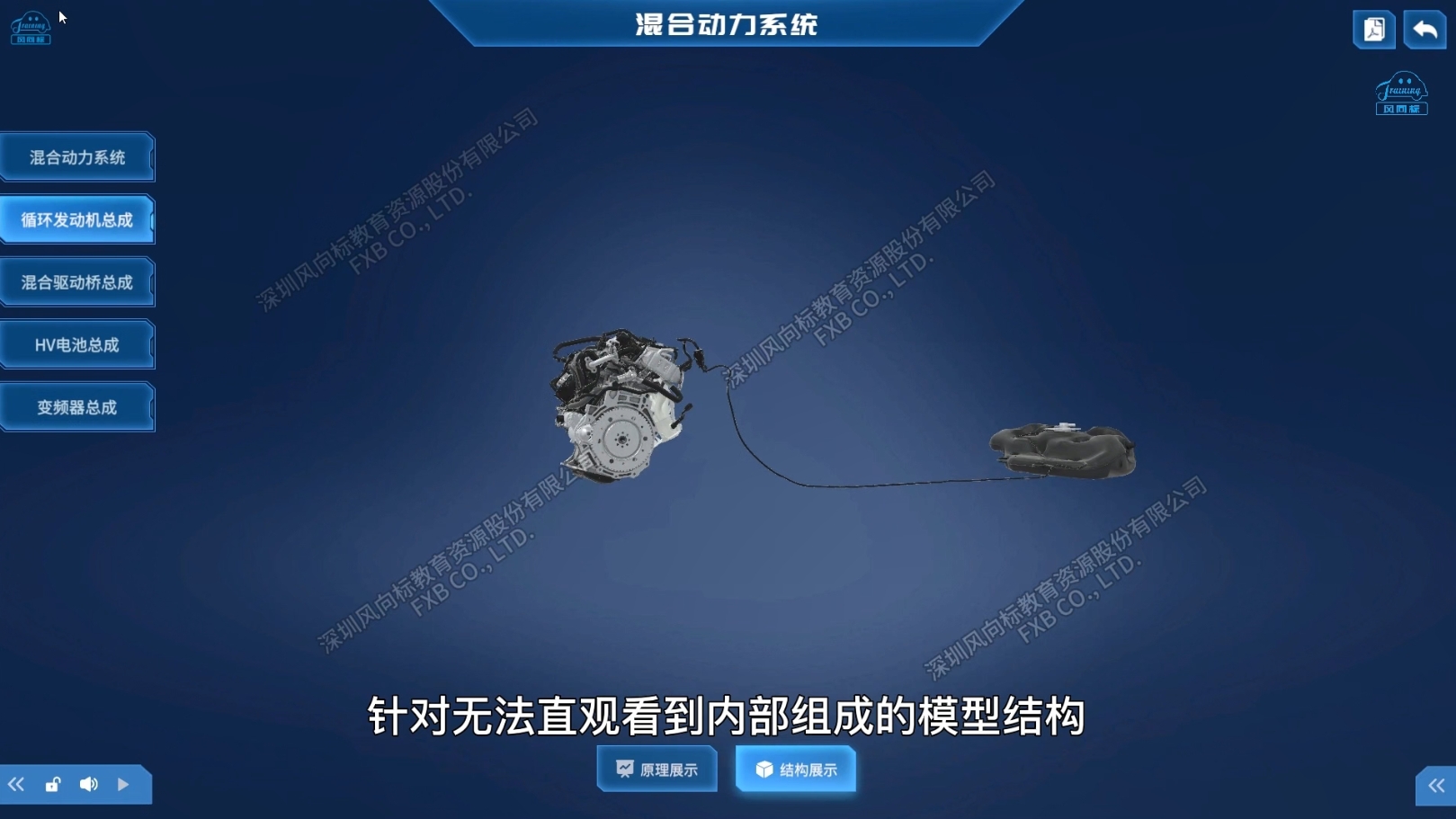

針對無法直觀看到內部組成的模型結構，軟件采用了爆炸分解的形式，雙擊想要了解的模型后可以進入單個模型的展示頁面，還能了解它在整個系統中主要負責的功能。

• 模塊二：循環發動機。

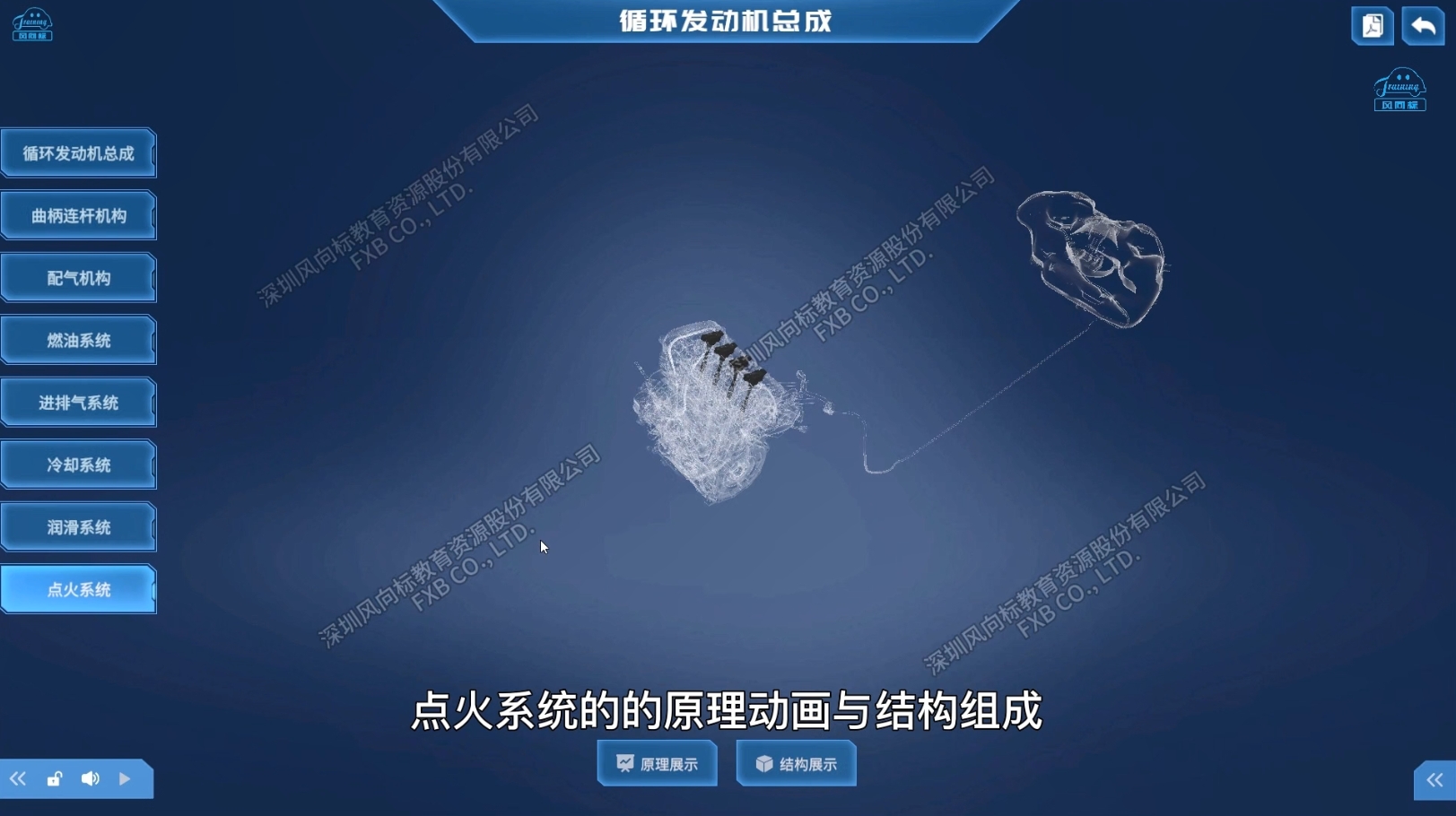

詳細展示了曲柄連桿機構、配氣機構、燃油系統、進排氣系統、冷卻系統、潤滑系統、點火系統七個結構的原理動畫與結構組成。

• 模塊三：混合驅動橋。




詳細展示了驅動橋機體、發電機MG1、電動機MG2、行星組件、選桿檔組件、油泵組件、中間齒輪、差速器組件八個結構的原理動畫與結構組成。

• 模塊四：HV電池總成。




詳細展示了鎳氫電池、檢修塞、HV電池控制單元、HV電池冷卻系統、HV蓄電池冷卻模組、HV蓄電池單體電池六個結構的原理動畫與結構組成。

• 模塊五：變頻器總成。




詳細展示了逆變器組件、MG ECU、變頻器冷卻系統、變頻器水管系統四個結構的原理動畫與結構組成。

軟件頁面提供PDF的相關課件，可以在了解結構原理的同時學習到更多相關知識。
