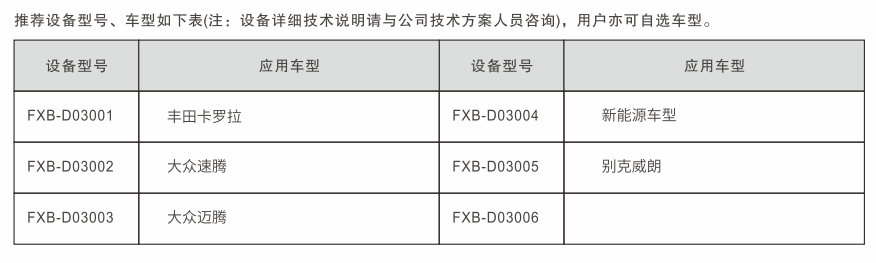

一、產品簡介（注; 以豐田卡羅拉1.6GL轎車?yán)ú煌囆凸δ芘渲脜?shù)以實際為主）

該設備將一臺可正常運行的全新豐田卡 羅拉1.6GL自動擋標準型轎車改裝為在線檢測教具車，可實時檢測與診斷汽車發動機、變速器、ABS、空調、燈光與車身電氣各電控系統的動、靜態信號參數。適用于中高等職業技術院校、普通教育類學院和培訓機構對整車?yán)碚摵途S修實訓的教學需要。

二、功能特點

1. 整車結構完整，各控制系統、傳感器、執行器齊全，可正常運行;

2. 可通過原車儀表、數碼表顯示部分發動機動、靜態信號參數（如∶ 空氣流量、水溫、轉速、汽油壓力等）;

3.電控系統各傳感器、執行器的工作參數采用發光管或數碼表進行顯示;

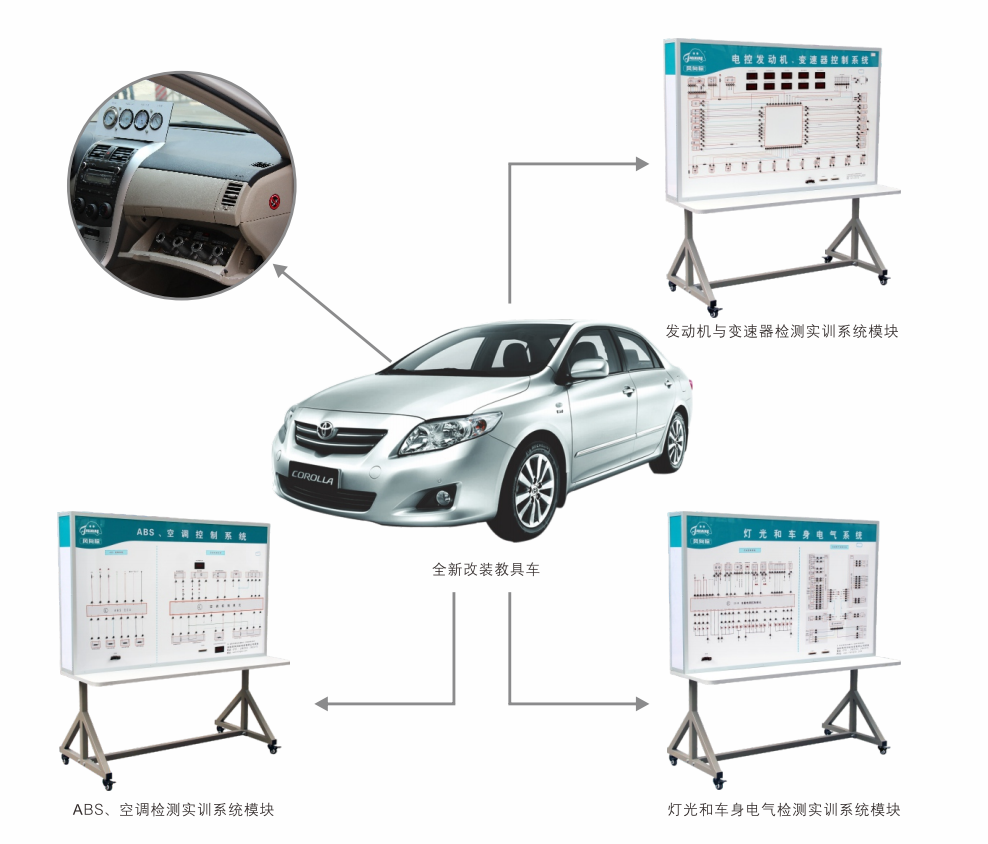

4. 制作可移動"汽車檢測實訓臺"，可分別進行以下控制系統的檢測實訓;

◆ 電控發動機、變速器控制單元

◆ ABS控制單元

◆ 空調控制單元

◆ 燈光和車身電氣控制單元

5. "汽車檢測實訓臺"通過航空插頭和連接電纜與整車連接，確保連接斷開后整車功能完整，保持原車所有功能。

6.汽車檢測實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理; 面板打印有永不褪色的彩色電路圖，表面噴涂光油;學員可直觀對照電路圖和原車發動機、變速器、ABS、空調、燈光與車身電氣系統實物，認識和分析各控制系統的工作原理。

7. 汽車檢測實訓臺面板上安裝有檢測端子，可直接在面板上進行原車發動機、變速器、ABS、空調、燈光與車身電氣控制系統的檢測實訓。

8. 汽車檢測實訓臺面板上安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機自動變速器與空調系統等電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。

9. 汽車檢測實訓臺面板部分采用1.5mm厚模具成型鋁合金框架結構，外形美觀;底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置; 底座上配有1600×400mm左右的桌面，方便放置資料與輕型檢測儀器等。

10. 配備智能化故障設 置和考核系統

◆ 采用數字化集成電路板，最新MCU技術與配套的故障設 置控制技術，擁有專利技術，系統穩定、不易 感染病毒;

◆ 不需要電腦就可獨立進行考試考核，老師與學生界面分開，老師通過密碼進入教師界面出題，學生在普通界面答題（教師出題方式;通過人機交互式界面中的主功能菜單選擇"設定故障點和故障類型"，輸入密碼進入出題設置故障界面，從故障名稱列表中選擇所設故障，可任意選擇"開路故障"，

"短路故障"，"接觸不良"三種故障類型;學生答題方式∶ 進入主功能菜單選"學生查找故障技能考核"，學生通過實際操作測試查找出故障后，在此界面中選擇故障名稱和類型進行回答，如果答題正確系統響應"正確! 故障排除";如果答題錯誤，系統提示"不正確!請再檢查"，對每道題的允許答題次數可由老師設在1～10次范圍內）;帶有與設備相適應的試題庫，試題庫可根據用戶的要求進行編輯;

◆ 高清淅3.8寸（0.225×0.225點）的液晶顯示屏，中文菜單式操作界面，人機對話友好∶ 只需4個操作按鍵，操作簡單快捷;

◆ 可自由設定任意一處電路的線路斷路、對地短路、接觸不良等故障現象;能夠設置與控制模塊腳有關的各種常見故障; 可根據設備使用要求調整故障設置點的數量和類型∶

◆ 安裝有RJ45網絡接口，備有RS-232串行口，可用網線與其它設備的故障設置裝置組成一個網絡，通過主控計算機控制每一臺設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。

11. 可不破壞原車線路實現整車在線檢測。

三、基本配置∶（每套）

在線檢測教具車1輛，故障設置控制器1套，真空表1套，燃油壓力表1套，空調高、低壓表1套，汽車檢測實訓臺1套，智能化故障設置和考核系統1套，航空插頭和連接電纜1套。
