產品簡介
該設備為仿真實訓臺，能進行液壓傳動各元部件結構及工作原理觀摩、拆裝實驗、液壓挖掘機械演示控制實驗、PLC軟件仿真演示及控制實驗、可編程序控制器（PLC）電氣控制實驗∶ 機-電-液一體控制實驗。適用干中高等職業技術院校、普通教育類學院和培訓機構的教學需要。
功能特點
·實驗臺采用冷軋鋼板（并經過噴塑、防腐處理）制作，臺式結構，控制操作于一體。
·電氣操作控制為下置式，液壓站放置于座椅下。整體結構緊湊，協調，布局美觀大方，實用性強，可供4-6人實驗。

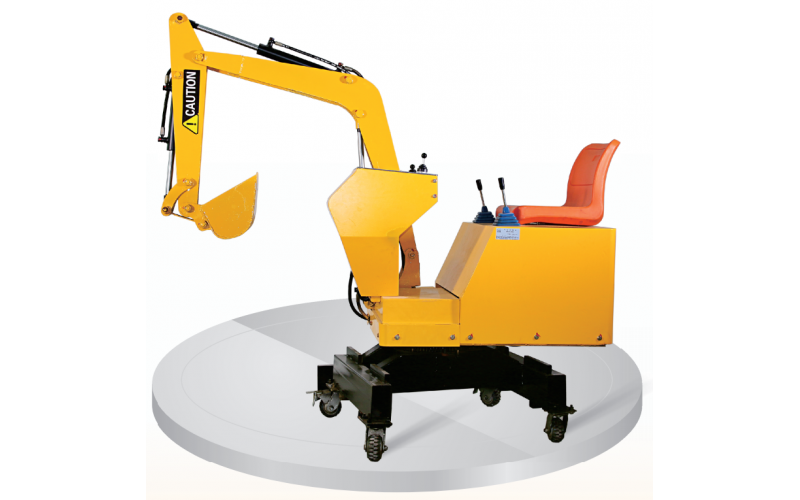

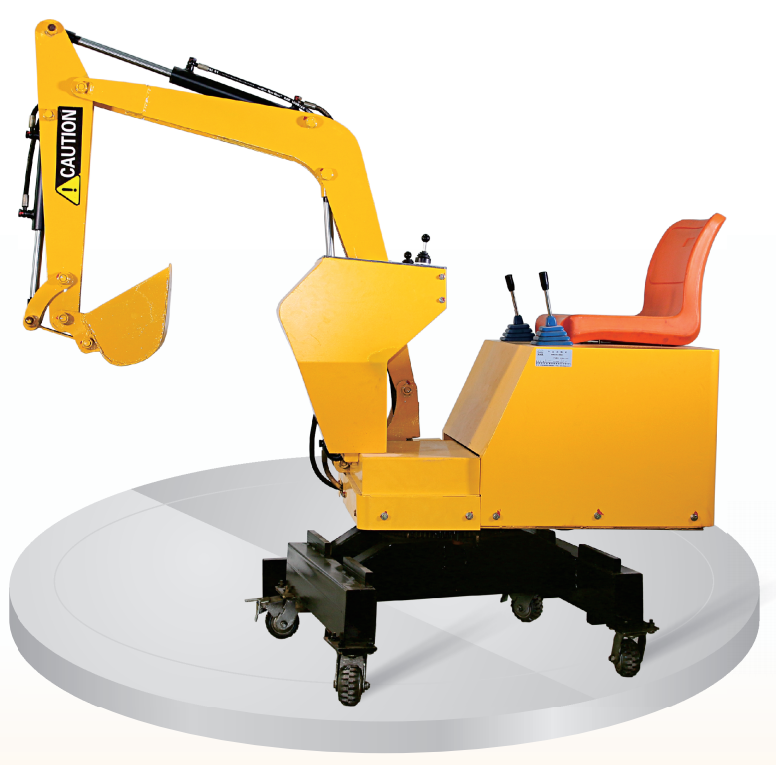

·挖掘機械按實物比例縮小的全金屬結構，實驗時啟動液壓系統根據實驗要求模擬操作機械進行工作。
·挖掘機械是按實物的結構與縮小比例制作而成，能夠真實地體現其機械的實際工況，使學生能夠在實驗中深刻了解其機構的各部件的結構與工作原理。
·實驗控制采用手動控制和智能控制兩種方式。
·實驗部件采用耐壓膠管，壓力可達到25Mpa。
·帶三相漏電保護、輸出電壓380V/22OV，對地漏電電流超過30mA即切斷電源;電氣控制采用直流24V電源，并帶有過壓保護，防止誤操作損壞設備。
·帶故障設置功能。
技術參數
電機型號∶ M3P4H523
功率∶2.2KW
轉速∶44Or/min
油泵型號∶ VAl-15F-A3
額定壓力; 6Mpa
額定流量∶ 10ml/rev
外形尺寸∶ 1550×1650×1800mm
電腦數據采集系統∶ 酷睿l3，主頻3.5Hz，內存;2G，硬盤500G，顯示器19寸
PLC∶三菱FX2N
基本配置
挖掘機液壓仿真實訓臺、電機、油泵、油箱1 0 L、電腦、三菱PLC
配套軟件
PLC編程軟件
