產品簡介

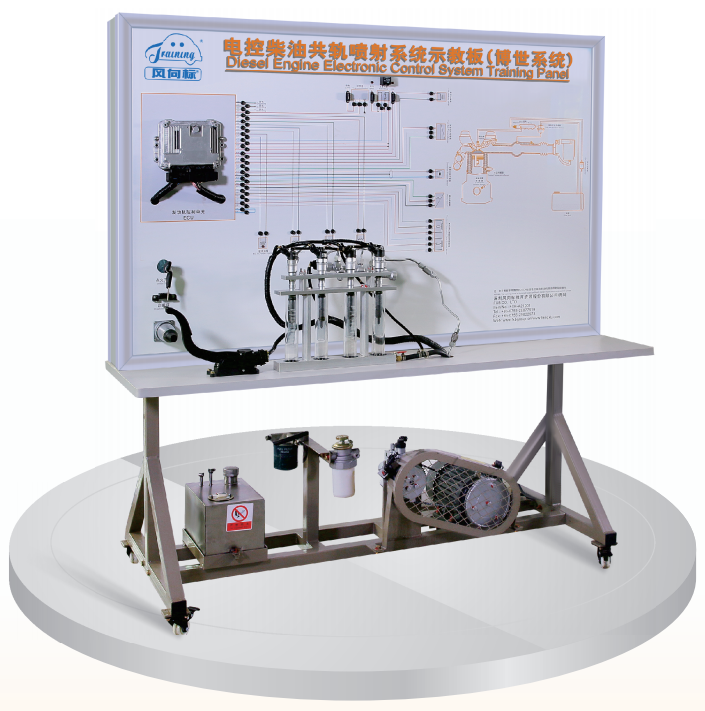

該設備采用電控共軌噴射系統的真實部件，充分演示電控柴油共軌噴射系統的組成結構和工作過程。適用于中高等職業技術院校、普通教育類學院和培訓機構對發動機燃油噴射系統理論和維修實訓的教學需要。

技術參數

外形尺寸∶ 1600×700×1700mm（長×寬×高）

外接電源∶ AC 22OV±10% 50Hz

工作電壓∶ DC 12V

工作環境溫度∶-40℃～+50℃

基本配置

檢測控制面板、發動機控制電腦（ECU）、點火開關、診斷座、燃油箱、油泵繼電器、高壓油管、噴油嘴、噴油器、三相異步電機、曲軸位置傳感器及信號輪、油門踏板、智能化故障設置和考核系統、移動臺架（帶自鎖腳輪裝置）。

系統∶博士等

功能特點

·真實可運行的電控柴油共軌噴射系統，充分展示電控柴油共軌噴射系統的組成結構和工作過程。轉動曲軸位置信號輪，可演示電控柴油共軌噴射系統方式。

·示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理; 面板打印有永不褪色的彩色電路圖與工作原理示意圖，表面噴涂光油;學員可直觀對照電路圖和實物，認識和分析電子燃油噴射系統的工作原理。

·示教板面板上安裝有檢測端子，可直接在面板上檢測電子燃油噴射系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。

·示教板安裝有診斷座，可連接專用或通用型解碼器，對發動機電控系統進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流等自診斷功能。

·示教板面板部分采用1.5mm厚模具成型鋁合金框架結構，外形美觀;底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有4Ocm左右的桌面，方便放置資料、輕型檢測儀器等。

·示教板工作采用普通22OV交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩， 12V直流電源有防短路功能。

·配備智能化故障設置和考核系統（詳細介紹見附 2

配套軟件

燃油噴射系統實訓軟件（詳細介紹見附2）
