產品簡介

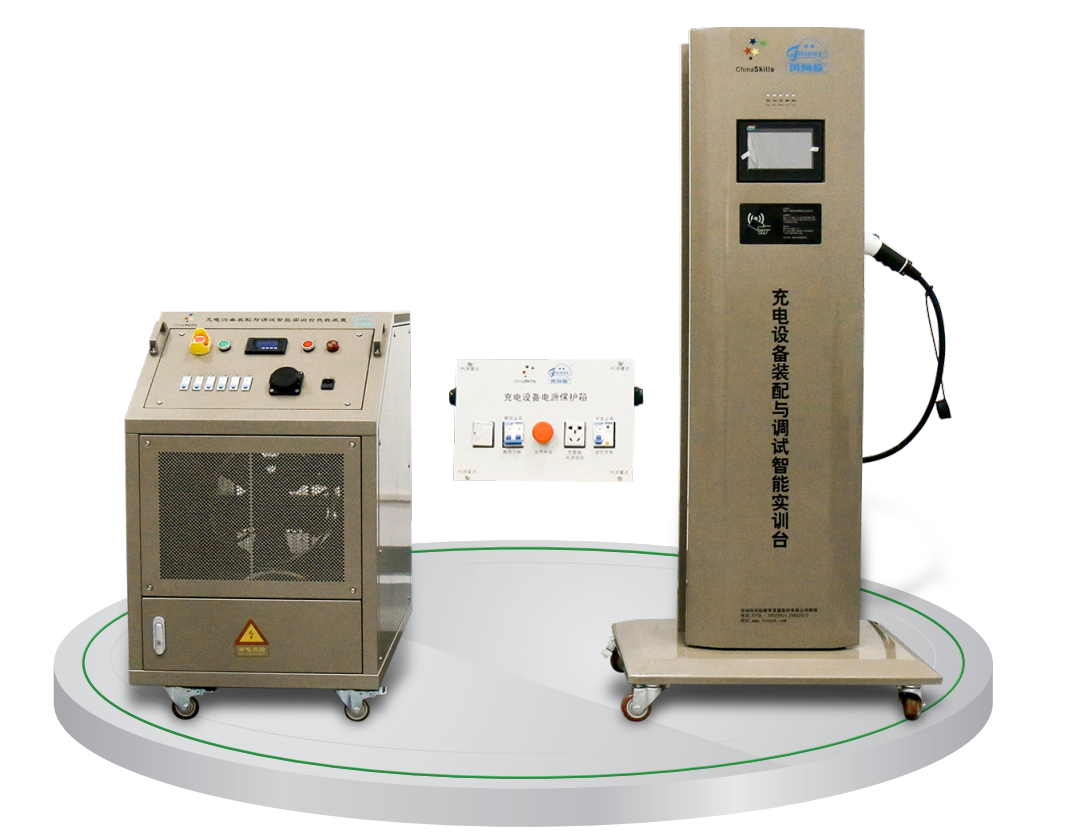

充電設備裝配與調試智能實訓臺，是選用新國標7KW交流柜式充電樁和充電樁專用測試負載箱組成，專為培養充電樁裝配調試及售后維修技術人員研發，充電樁具有可反復拆卸裝配功能，所有配件可進行快速定位、組裝、調試，操作簡單、效率高、充電樁和充電樁負載裝置配合使用，具備充電測試功能，可自動檢驗裝配的正確性，對裝配性能進行有效的測試檢查，充電樁底部經過強化加固增強穩定性，學員通過充電樁的裝配調試練習，掌握交流充電樁核心零部件之間的連接控制關系;培養學員對交流充電樁的裝配調試能力以及故障分析和處理能力，同時該設備以2019年全國職業院校技能大賽中職組"新能源汽車檢測與維修"大賽賽項需求為導向設計生產制作，完全滿足各職業院校對"新能源汽車檢測與維修"賽項的技術需求，可完成"新能源汽車充電設備裝配與調試"任務的所以裝配、調試、練習等技術要求，有效提高對充電樁的裝配、調試技能水平，同時適用于中高等職業技術院校、普通教育類學院和培訓機構對交流充電樁的裝配調試和維護實訓的教學需要。

教學功用

1、充電樁配有詳細的裝配與檢修操作細則。

2、充電樁配有詳細的電路原理圖，便于器件連線及查找故障。

3、充電樁完成連線及調試后，充電樁插頭連接自身的國標交流充電插座車輛端，即可驗證接線的正確性。

4、充電樁正面的人機界面可動態顯示實時的充電電壓、充電電流、充電電量、充電時間等信息。

工藝結構

1、充電樁采用柜式結構，下面支架進行加固。

2、充電樁均采用知名廠家配件及電源導線，可保證反復拆裝及連線使用。

3、充電樁有完善的安全保護功能，具有輸入側過壓、欠壓保護，輸出側過壓、過流保護，過溫、短路、漏電、防雷等保護。

4、具有充電、急停按鈕開關、連接確認檢測、充電開門檢測、充電槍鎖止、充電溫度檢測等功能，全方位保證充電安全。

產品規格

1、外形尺寸∶750*500*1600（長*寬*高充電樁）+600*750*960（長*寬*高負載箱）

2、輸入電源∶AC220V±15% 50Hz

3、系統支持∶在線更新

4、輸出額定電壓∶AC220V± 15% 50Hz

     輸出額定功率∶7KW

     輸出額定電流∶32A

5、過流保護∶35.2A

6、過壓保護∶≥264Vac

7、欠壓保護∶≤176Vac

8、漏電保護動作電流∶30mA

9、工作環境∶

    溫度∶-20℃~+50℃

    相對濕度∶ 5%~～95%

10、防護等級：IP54

11、壽命∶ 10000次

物料清單

充電樁樁體，漏電保護開關，交流接觸器、電源板、控制板組件、LED燈板、急停開關、LCD顯示屏、計量電表刷卡模塊、以太網模塊或4G模塊（選配）以及充電槍等，配套充電樁負載裝置。

配套信息∶ 提供PPT課件，講述各主要零部件功能和基礎介紹。
