產品簡介

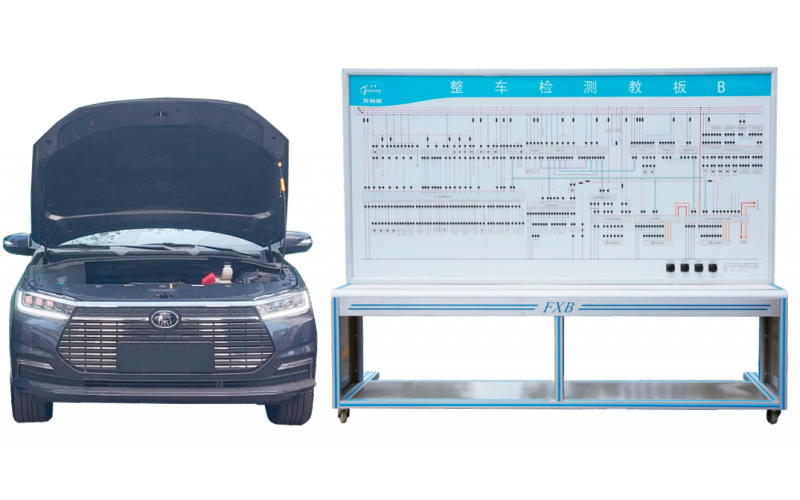

該設備和可正常運行的全新比亞迪秦EV（3+3平臺）純電動轎車配合使用，在不破壞原車任意一條線束的基礎上將整車轉變?yōu)樵诰€檢測故障教具車，可實時檢測與診斷原車整車控制器VCU控制單元、動力電池管理系統BMS控制單元、驅動系統三合一電機控制器控制單元、高壓三合一充配電總成控制單元、自動空調管理控制單元、檔位控制單元、組合儀表控制單元、網關控制單元等的動、靜態信號參數。采用撥檔機械設故，可對主要控制單元主要線路進行斷路、虛接、短路等現象故障設置，設故方法可靠。適用于中高等職業技術院校、普通教育類學院和培訓機構對純電動整車?yán)碚摵途S修實訓的教學需要。

產品特點

1.通過專用線束與整車連接，斷開專用線束后整車功能完 2.整車結構完整，不破壞原車任意一條線束，各控制系統、傳感器、執行器齊全，可正常運行;整，保持原車所有功能及線束完整性。

3.通過專用接線盒，與原車線束串接，將控制信號引出到中控臺進行檢測和設故，引出接口均為原車主要控制部位，含整車控制器VCU控制單元、動力電池管理系統BMS控制單元、驅動系統三合一電機控制器控制單元、高壓三合一充配電總成控制單元、自動空調管理控制單元、檔位控制單元、組合儀表控制單元、網關控制單元等;

檢測設故后將控制信號接回原車控制單元，設故點不少于180個，插頭與原車線束相同，連接線選用國標鐵氟龍汽車專用電線，耐壓不低于600V，確保整車電路信號正常;

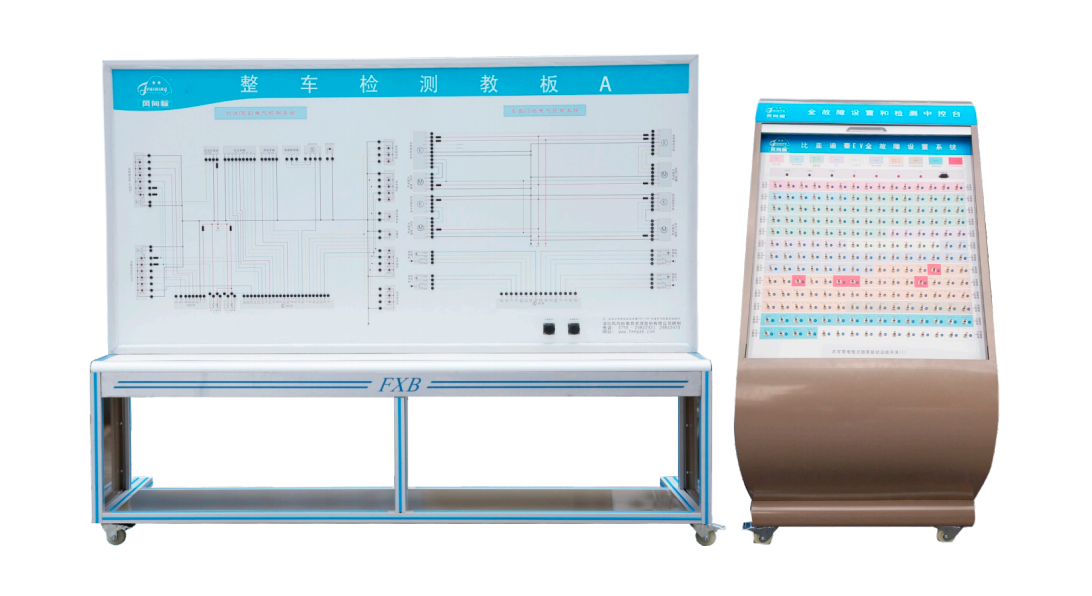

同時從中控臺引出信號到教板上，教板上繪制原車主要控制單元和接插件端子，直接在端子上測量整車實時信號，教板長2.4米，共2個測量教板，可供6組學員同時測量，掌握不同控制單元參數變化規律。

用戶可自選車型

實訓項目

1.采集不同工況的實時數據。

2.可對線路設置斷路、虛接、短路故障。

3.熟悉各總成零部件的名稱和。

4.故障測量及數據采集功能。

配套資源∶課件資源包，電子版原車維修手冊和電路圖及實訓指導書，指導故障設置和排除。
