產品簡介

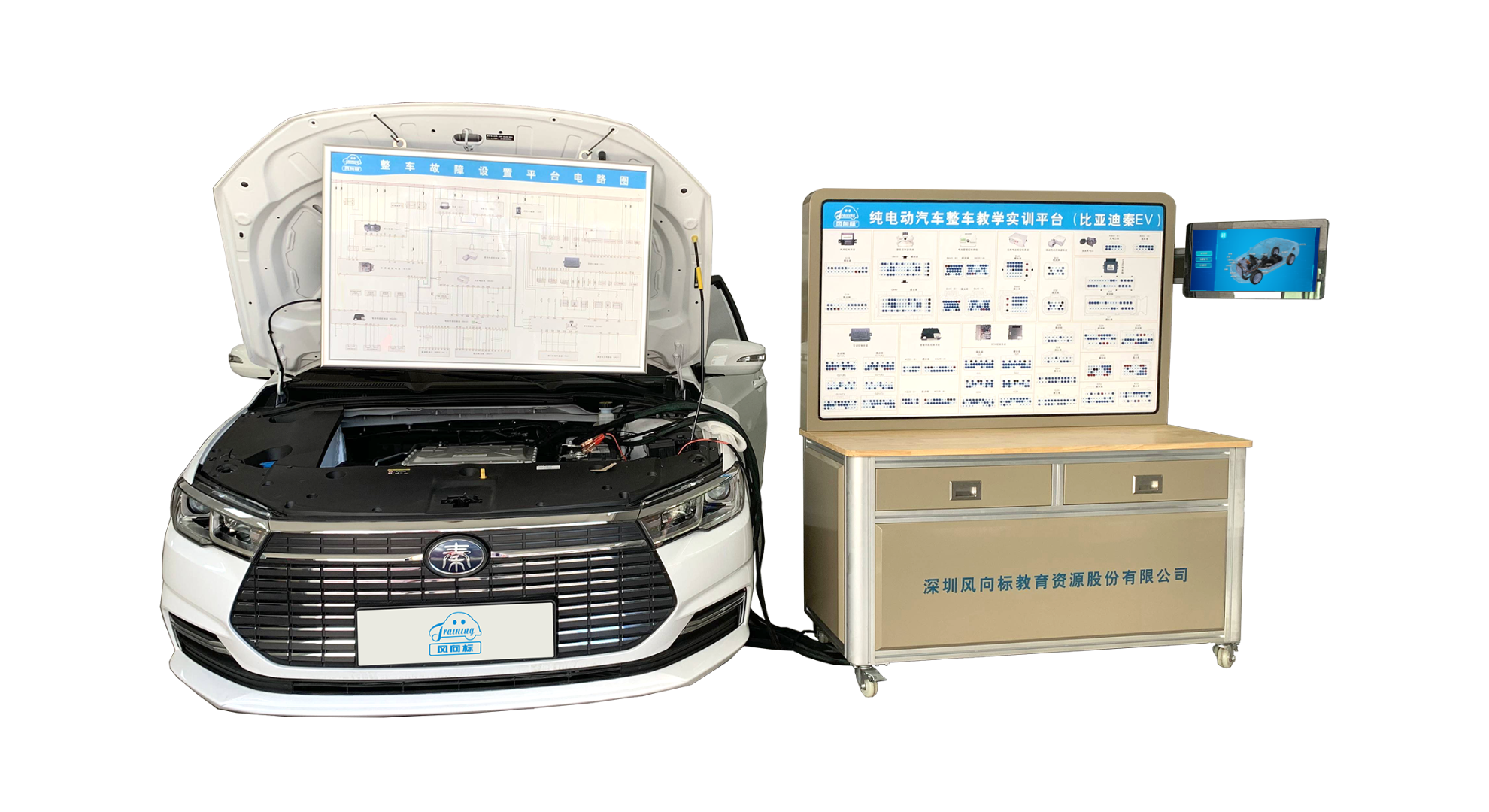

整車智能故障設置考核平臺和可正常運行的比亞迪秦EV轎車配合使用，在不破壞原車任意一條線束的基礎上將整車轉變?yōu)樵诰€檢測故障教具車，可實時檢測與診斷原車高壓三合一充配電總成控制單元、驅動電機系統三合一控制單元、動力電池管理BMS控制單元、整車VCU控制器、自動空調控制單元、檔位控制單元、組合儀表控制單元、網關控制單元等的動、靜態信號參數的動、靜態信號參數?？蓪?duì)主要控制單元主要線路進行斷路、虛接等現象故障設置，設故方法可靠，采用智能無線控制板設故。適用于中高等職業技術院校、普通教育類學院和培訓機構對混動車?yán)碚摵途S修實訓的教學需要。

用戶可自選車型

產品特點

1.通過專用線束與整車連接，斷開專用線束后整車功能完整，保持原車所有功能及線束完整性;

2.通過專用接線盒，與原車線束串接，將控制信號引出到中控臺進行檢測和設故，引出接口均為原車主要控制部位，檢測設故后將控制信號接回原車控制單元，插頭與原車線束相同，連接線選用國標鐵氟龍汽車專用電線，耐壓不低于600V，確保整車電路信號正常;同時從中控臺引出信號到教板上，面板上繪制原車主要控制單元和接插件端子，直接在端子上測量整車實時信號，工作臺上分為 4個模塊。可供多組學員同時測量，掌握不同控制單元參數變化規律;

3.檢測實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的彩色控制單元和執行器、傳感器端子圖;并安裝鍍金檢測端子，學員可直觀對照電路圖和原車實物，測量和分析各控制系統的工作原理和信號傳輸過程;

實訓項目

1.無線故障設置

2.結合平臺元件圖片和實物結合快速認知

3.故障測量及數據采集

配套資源∶ 課件資源包，電子版原車維修手冊和電路圖及實訓指導書，指導故障設置和排除。
