產品簡介

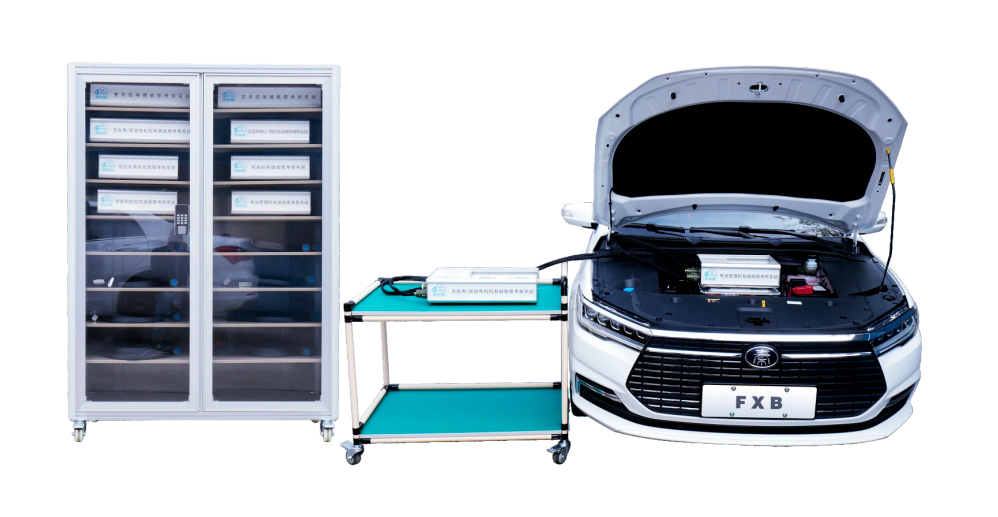

智能模塊化故障設置考核平臺和可正常運行的比亞迪秦EV轎車配合使用，在不破壞原車任意一條線束的基礎上將整車轉變?yōu)樵诰€檢測故障教具車，可實現模塊化實時檢測與診斷原車整車控制器VCU控制單元、動力電池管理系統BMS控制單元、驅動系統三合一電機控制器控制單元、高壓三合一充配電總成控制單元、自動空調管理控制單元、檔位控制單元、組合儀表控制單元、網關控制單元、交流充電口、智能鑰匙控制單元等的動、靜態信號參數?？蓪χ饕刂茊卧饕€路進行斷路、短路、虛接等現象故障設置，設故方法可靠。適用于中高等職業技術院校、普通教育類學院和培訓機構對純電動整車理論和維修實訓的教學需要。

用戶可自選車型

產品特點

1.采用鋁合金框架拼接而成的可移動放置柜管理，集成物聯網功能對設備使用統一管理及分配使用權限;

2.模塊考核盒采用∶全鋁框架結構整體重量減輕便攜，隱藏滑動式故障設置機構，軍工級航空用連接器;原裝進口撥檔開關機械設故，保證設備經久耐用;

3.多功能放置管理柜，可收納模塊考核盒和線束，安裝3寸耐磨尼龍腳輪4件，移動靈活，同時2個腳輪帶自鎖裝置，可以隨時固定位置;

4.檢測設故實訓完后將控制信號接回原車控制單元，整車總設故點不少于180個，插頭與原車線束相同，連接線選用國標鐵氟龍汽車專用電線，耐壓不低于600V，確保整車電路信號正常;測量盒上部繪制原車控制單元管腳并裝有檢測 2mm鍍金端子，直接在端子上測量模塊系統實時信號，掌握不同控制單元參數變化規律，測量盒采用隱藏滑動式故障設置機構設計，內部安裝故障設置系統，可對控制單元主要線路進行斷路、短路、虛接等故障。

實訓項目

1.可對模塊系統任意線路雙向測量。

2.采集不同工況的實時數據。

3.可對線路設置斷路、虛接、短路故障。

4.熟悉各總成零部件的名稱和功能。

配套資源∶課件資源包，電子版原車維修手冊和電路圖及實訓指導書，指導故障設置和排除。
