簡介

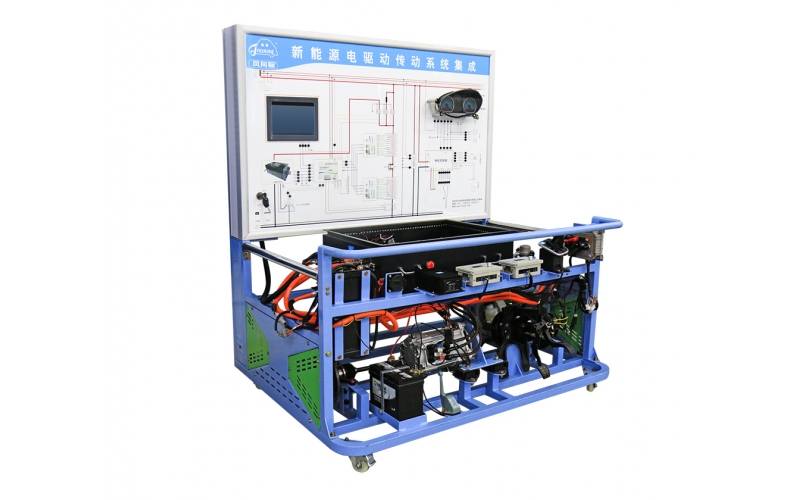

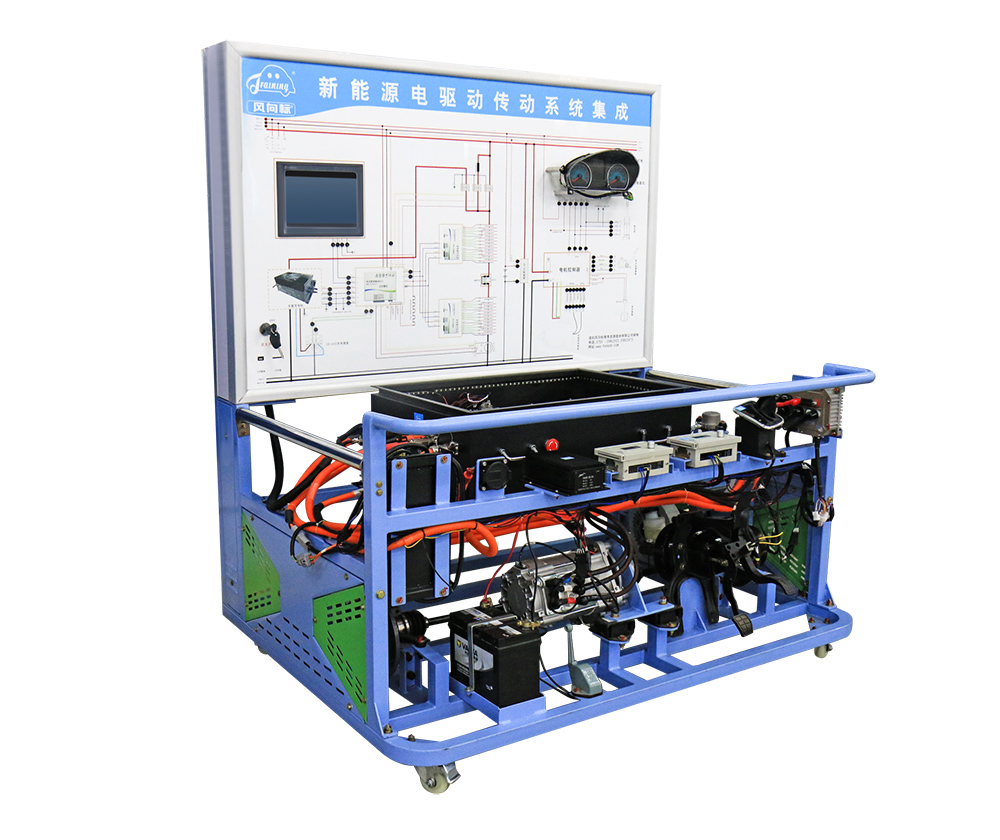

該設備以電動車“三大電”系統為主，輔以充電系統、降壓系統及各類操作部件，采用76.8V動力電源，安全措施高，結構簡潔、框架清晰，適用于初學習新能源電動車的學員，重點培養學生對電動車的框架認知、電氣信號、簡易故障分析的能力。
產品特點：
1、簡潔清晰的框架
集成了電動車中的“三大電”系統（電池、電控、電機），是與傳統燃油車區別的核心所在，拋去陳雜的部件，只保留核心部分，結構簡潔，便于學生初學電動車，對整個電動車搭建核心框架，利于后期復雜車輛的學習。
2、安全
2.1采用76.8V的電源系統，相對電壓較低，學生可測量高壓信號。
2.2具有高壓互鎖、高壓維修開關（內含保險，電流過大、短路時可保護設備及人身安全）等。
2.3裝有應急開關，位置明顯易操作，在危及時刻應急保護。

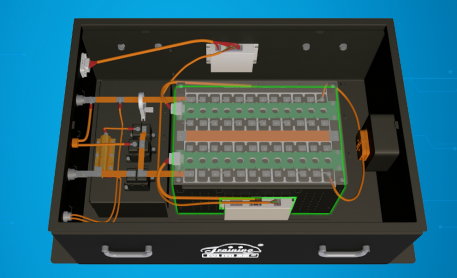

3、動力電池包
3.1動力電池采用市面常用的磷酸鐵鋰，安全、耐用、可靠。電池上用打孔的亞格力板隔開，避免人與電池直接接觸，但留有測量的孔。
3.2BMS采用分布式管理系統，對電池實時監測、管控，具備預充功能（若不具備預充，高壓用電器容易燒損）。
4驅動系統
4.1電機控制器結合檔位、加速踏板、剎車踏板信號控制驅動電機工作，各低壓信號可以在檢測面板上進行測量，高壓信號可在設備上獲取。
4.2采用交流異步驅動電機，含有溫度傳感器、編碼器。
5、傳動系統
5.1保留前驅傳動系統。采用1:16.7二級斜齒輪減速器，輸出速度低，降低機械傷人威脅，還包含差速器、半軸、車輪。

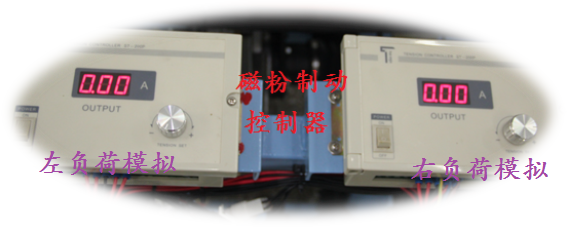

5.2增加柔性負載模擬系統，負載大小可單獨調整，在再現車輛高負荷行駛、轉彎、半坡起步等實際工況，可輔助研究電動車動力電池電壓、電流、功率，驅動電機的電壓、電流、功率的變化、影響。
6、其他系統

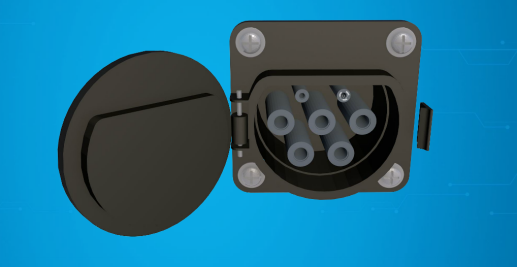

6.1充電系統：采用國標交流充電口
6.2制動系統：包含真空助力系統
6.3低壓電源系統：包含完整的低壓電源系統，可學習DC-DC、低壓蓄電池、低壓用電器。

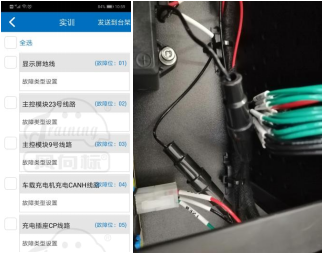

6.4故障設置：包含智能化故障設置和考核系統，具有16個故障設置點，故障現象有斷路、偶發；包含手動故障設置，動力電池包中的線路中增有保險絲，可改動保險以達到變動信號的效果，訓練學員排故能力。
6.5輔助數據顯示：動力電源系統和驅動系統模塊采用CAN通訊，設備增設的10寸觸摸顯示屏，通過CAN數據，將設備的基礎信息展示出來，包括單體電池電壓、多處監測點實時溫度，繼電器狀態，母線電流、總電壓、充電狀態、互鎖狀態、電機的轉速、扭矩、溫度等等信號，還可以對BMS的參數進行設定，模擬故障。
7、教學面板帶電路圖及信號檢測點，輔助教學。
實訓項目
1. 高壓安全操作實訓
2. 電池包故障排除
3. 電池管理系統故障排除
4. CAN通訊故障檢測實訓
5. 車輛無法啟動故障排除
6. 充電系統故障排除
7. 配電系統故障檢測
8. 電機控制器與驅動電機故障排除
9. 儀表不能顯示故障排除
10. 車輛無法掛擋故障排除
11. 車輛不能運行故障排除
12. 電動真空助力系統不工作故障排除
13. 不同負載下汽車的工作狀態實訓
輔助設備
配套類型 | 配套產品 | 畫冊頁碼 | 優點 |
電器元件認知 | 高壓大電流繼電器實訓臺 | P** | 通過對這些零部件的解剖+電路實驗，學習重要部件的工作原理 |
霍爾電流傳感器實訓臺 | P** | ||
熱敏電阻實訓臺 | P** | ||
高壓連接器插拔實訓臺 | P** | ||
解剖拆裝類 | 電動車高壓連接線實訓臺 | P** | 在電動車中復雜的部件、在設備中無法拆開深入學習的部件，可以通過這些實訓臺得到補充 |
磷酸鐵鋰動力電池（方形）解剖實訓臺 | P** | ||
交流異步電機拆裝實訓臺 | P** | ||
純電動車變速箱拆裝實訓臺 | P** | ||
電機控制器解剖實訓臺 | P** | ||
輔助教學 | 電動汽車診斷與維護（基礎篇-上冊） | P** | 出版圖書+教學資源軟件，讓授課更有效 |
新能源電驅動教學資源包 | P** | ||
深入研究 | 新能源電驅動傳動系統集成上位機軟件操作系統 | P** | 開放式上位機軟件+CAN-BUS軟件，可深入車輛CAN和各ECU的研究的輔助設備 |
CAN總線協議分析儀 | P** |
配套資料
提供PPT課件、教學視頻、動畫/3D資源、實訓指導書、使用說明書。
