一、配置：

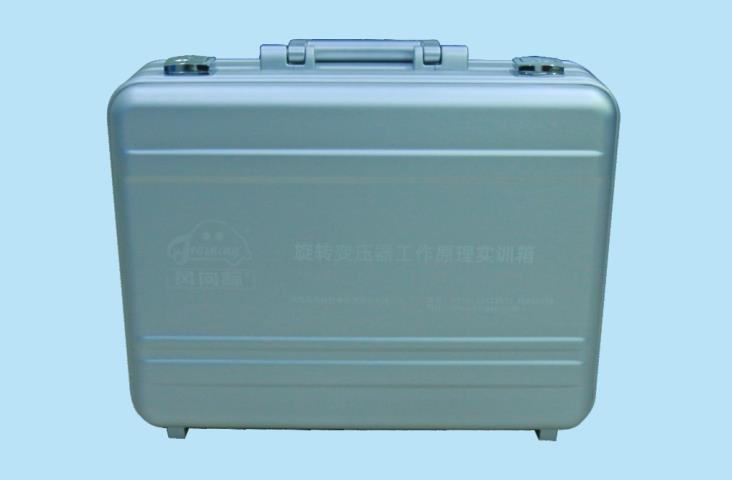

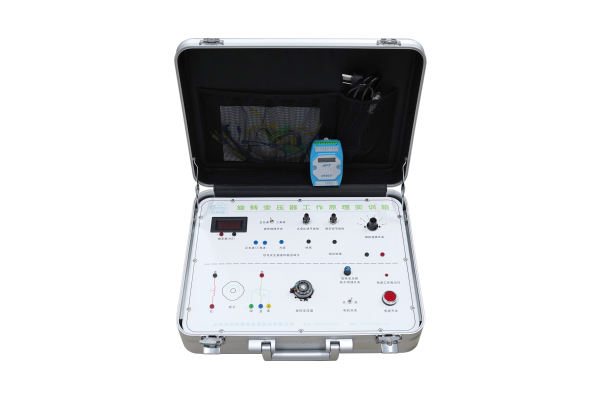

鋁合金箱體，鋁塑板面板，開關電源，電源線，旋轉變壓器，頻率可調信號發生器，檢測端子，雙通道彩色迷你示波器，電機，電機控制器，電機調速旋鈕。

二、功能：

1.輸入信號可調：調整輸入信號頻率

2.模擬電動機轉數可調：調整模擬電動機轉數

3.輸出信號測量：用示波器觀察輸出信號波形

4.輸入信號輸出信號比對測量：用示波器觀察輸入信號輸出信號波形，作對比。

5.輸出信號編碼：通過編碼器，解析出角速度信號，為單片機識別電動機轉速提供準確的數據支撐。

結論：旋轉變壓器兩組輸出信號頻率不受發動機轉數影響，兩組輸出信號幅度受發動機轉數影響，轉數越高，幅度越大。旋轉變壓器輸出信號頻率受輸入信號影響，兩者同步；旋轉變壓器輸出信號幅度不受輸入信號影響。

三、技術參數：

1.箱體長×寬×高：435×325×200mm；

2.工作電壓：AC220V  DC12V

3.重量：約4.5KG
